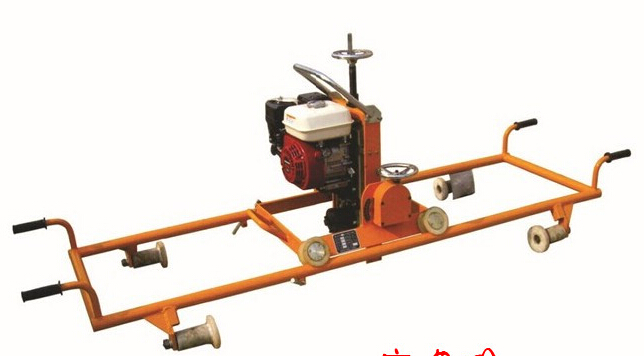

MR150型鋼軌斷面打磨機
目錄
一、首次使用前安全措施
A - 標準安全措施
B – 作業時事故防范
二、說明
三、使用
A – 粗打磨
B – 精打磨
四、導向法蘭（輪）調整
五、更換打磨砂輪
六、備件
七、MR150打磨機引擎操作與保養手冊
一、 首次使用前安全措施
關于汽油型號和機油型號，請參閱發動制造商說明。
A – 標準安全措施
鋼軌打磨機由一人操作，雙手持機； 打磨時操作人員必須穿戴適當?shù)姆雷o(hù)用品：眼鏡，手套，靴子，…； 如打磨火星落到或接近易燃物，應采取防護措施，避免事故發生； 加燃油時的安全措施：
嚴禁吸煙；
遠離明火；
防止溢出。
若燃油溢出時，應立即擦凈，搬離五米外后再啟動；
熱機加油，不可加滿，否則燃油可能膨脹，從濾清氣蓋出溢出；
衣服濺上燃油時須立即更換； 燃油應按規定儲存在桶內，貼上標記。
B – 操作事故防范
不得使用最大轉速低于4500rpm的砂輪； 打磨砂輪直徑：150 最大轉速：5100 厚度 70 – 中心螺距5/8” BSW 或 4個鎖定螺絲
更換砂輪前必須停止發動機；
千萬不可使用已損壞砂輪；
更換砂輪后，讓它空轉30秒，在此試轉過程中，所有其他人員必須遠離，操作人員不 可面向安全罩的開口處；
定期測量砂輪轉速，尤其是在機器進行過修理之后；
檢查4個鎖定螺絲是否正確緊固，以防止打磨事故；
必須牢固安裝安全防護罩；
砂輪爆碎后，應更換安全防護罩；
砂輪應存放在干燥的位置。
二、 說明 鋼軌斷面打磨機用于焊后打磨，精確恢復鋼軌斷面。 操作人員可一次完成軌頂和側面打磨。 打磨機作業時的位置從水平到垂直靈活可變。 打磨砂輪始終可保持與鋼軌垂直，從而實現精確的斷面打磨。 輥輪和法蘭緊貼鋼軌，保證在任何位置時打磨機的精確導向。
可選件：
離心離合器功率分配裝置：用于為手動打磨機提供動力；
轉向工具：使操作人員可以輕易翻轉打磨機，實現鋼軌外側打磨。
一般規格
BERNARD 627 型發動機 四沖程發動機： 150mm直徑砂輪
轉速： 底寬： 重量： 尺寸： 4.4Kw(6Hp) 在轉速為4500rpm時 4500 rpm 925 mm 66.5Kg (含打磨砂輪) 1350×500×950 mm
三、 使用 輥輪以鋼軌作為基準，保證軌頂和軌側的精確打磨。
操作：
檢查是否有影響打磨的障礙；
將打磨機放在軌上，通過兩輥輪移動，導向法蘭須與兩側鋼軌相觸（必要時可按下節說明調 節法蘭間隙）；
啟動發動機時，操作人員必須在郵箱的對面；
順時針轉動手輪下方砂輪；
為獲得良好的打磨質量，打磨須按以下兩步進行：
A – 粗打磨 打磨機沿鋼軌左右移動并逐步下放砂輪，打磨至離軌面約1mm。打磨應從軌頂開始，再逐漸打至側面。 打磨鋼軌另一側時，必須掉轉打磨機，此工作一人可單獨完成。
B – 精打磨 打磨機重新就位，準備打磨軌面。 當基準準備就位后，下放砂輪使其剛好觸及焊縫附近不需打磨的軌面。 從軌面開始打磨，然后打磨側面，最后打磨范圍應達焊縫兩側各100mm，為補償砂輪磨損，應稍稍下放打磨砂輪。
打磨完成后，必須反轉手輪幾轉使砂輪上提，以便于下一個焊縫打磨。
四、 導向法蘭（輪）調整 打磨機兩側各有一對法蘭，用于打磨砂輪的導向。 打磨軌頭側面時，支承法蘭M的位置可根據與地面的距離調整： 鋼軌小于36kg/m時，用低位（見圖一）； 鋼軌大于36kg/m時，用高位（見圖二）。
五、 更換打磨砂輪 更換打磨砂輪時，必須關閉發動機。
拆下已磨耗的打磨砂輪： 下放打磨砂輪至正常位，從安全罩（7）上擰下3個鎖定螺絲（52）,輕輕轉動即可拆下。
1) 拆下帶有中心沉頭螺帽的打磨砂輪： 使用隨機配備的兩個平頭扳手 用一個扳手抵住打磨機軸（23） 用另一個扳手松開砂輪底板 最后用手?jǐn)Q開 用六角扳手?jǐn)Q中央螺絲 將平頭扳手置于底板（26）的平口，將其松開。
2) 拆下砂輪及四個內插螺絲： 取下安全罩，松開四個緊固螺絲V
安裝新砂輪：
1) 帶有中心沉孔螺帽的打磨砂輪： 在打磨砂輪上放好螺絲28 將底板26擰入螺絲上 用隨機平頭扳手和內六角扳手用力擰緊 用兩個平頭扳手（一個放在軸的平頭部，另一個置于底板平頭處）用力擰緊打 磨砂輪及底板和軸23中的螺絲
2) 打磨砂輪及四個內插螺絲： 將底板29置于砂輪上 將無頭螺絲28擰入砂輪底板 將砂輪、底板和軸23中的螺絲擰在一起 用雙平頭扳手用力擰緊（一個置于軸的平頭部，另一個置于底板的平頭處）
